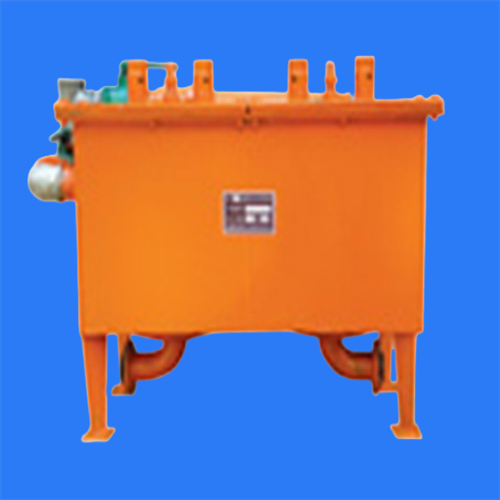

点击图片查看原图
一、使用范围及场地
我国绝大多数瓦斯抽放泵系统目前仍采用集水式人工放水器，该放水器要求容积大，因此占据巷道空间大，使用钢材多，影响巷道运输和行人，特别是需要中人员定时到放地和水，在抽放区域大，抽放管线长，放水地点多而分散的矿井，放水人员往往需要十几人，甚至20多人，不仅费工费时，而且常因放水不及时造成管路阻力扩大或堵塞，严重干扰抽放系统的正常工作和影响瓦斯抽出量，当钻孔水较大时，问题更为严重。因此 ，研制抽放管路 用的自动放水装置并使其标准化、系列化，对于 抽放系统 运行，改变我国抽放装备浇后面貌以及提高瓦斯抽放量都具有重要的意义。
二、负压自动放水器的安装
1、负压自动放水器安装在管路的低洼处。
2、负压自动放水器的安装地点管路上部焊上一个1／2"的管短节（如果是吊起来的管路，可以在管路中心线以上任何位置），下部焊接一个2.0"的管短节。
3、上述短节处各安装一个阀门，以便维修放水器时使之与抽放管路断开。
4、连接管可以用夹布胶管或钢管（好用胶管，以便安装与维修）。
5、如果抽放管路中赃物较多，在管路与放水器之间要安装一个匹配的管路排渣器，排渣器由用户自备。排渣器一个进水口，一个出水口，只要能将管路中的赃物沉淀并排除下来以便放水器正常工作就行。管路中赃物较少的地方可以不安装排渣器。
6、放水器进水口需要低于管路底部。
7、放水器中心线要尽量铅直，与水平垂直偏差在±10°。
